2026年石油化工管道检修卡箍胶圈替换案例：高效密封保障生产连续性
石油化工管道作为介质输送核心载体，长期面临高压、高温、硫化氢（H₂S）等腐蚀性气体及介质冲刷的双重考验，卡箍胶圈的密封可靠性直接决定生产连续性与作业安全。2026年初，某大型炼化企业催化裂化装置管道出现密封渗漏问题，我方凭借定制化胶圈解决方案完成高效替换，成功规避非计划停机风险，为企业挽回巨额经济损失。本文拆解此次检修替换的核心逻辑与实施要点。

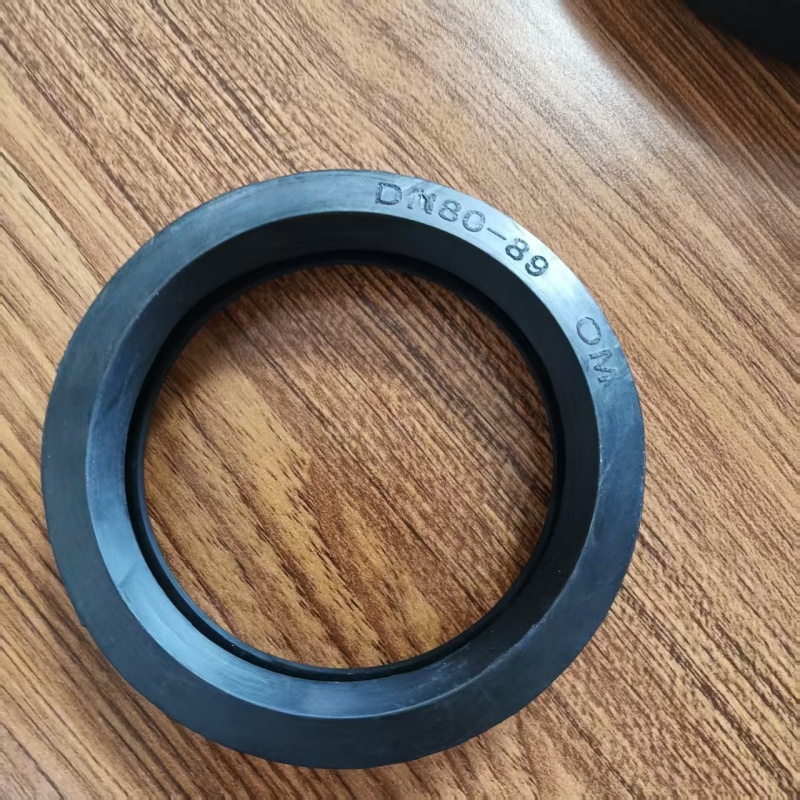

点击打开链接
一、案例背景：极端工况下的密封失效困境
该企业催化裂化装置输送管道口径涵盖DN80-DN250，主要输送含H₂S的原油介质，工作压力达12MPa，温度波动在80℃-160℃之间。检修中发现，原有卡箍胶圈出现老化龟裂、溶胀变形现象，法兰接口存在轻微渗漏，若不及时替换，可能引发介质泄漏、设备腐蚀等安全隐患，而装置停机检修每小时损失超10万元，亟需高效且适配工况的替换方案。
经排查，原有胶圈失效根源为两点：一是材质选用普通丁腈橡胶（NBR），无抗H₂S认证，无法耐受腐蚀性介质侵蚀；二是结构为常规O型圈，无增强设计，在高压与管道振动双重作用下易挤出变形，难以维持长期密封效能。
二、定制化解决方案：材质与结构的精准适配
结合现场工况与行业标准，我方制定针对性替换方案，核心围绕材质升级、结构优化与合规认证三大维度展开。
材质方面，选用耐腐蚀性极强的氟橡胶（FKM）定制生产，该材质耐温范围覆盖-20℃-200℃，可耐受原油介质及H₂S腐蚀，且通过NACE MR0175抗硫化氢应力腐蚀认证，同时配套提供ISO 14001环保认证与耐腐蚀测试报告，确保合规性。针对管道振动问题，在胶圈内部增设涤纶织物增强层，提高抗剪切强度与疲劳性能，避免高频振动导致的开裂撕裂。
结构与规格上，摒弃常规O型圈，采用C型截面设计，搭配金属骨架增强结构，既预留18%压缩空间（压缩率控制在22%），满足高压密封需求，又能通过多点接触分散应力，防止高压挤出变形，尺寸公差精准控制在±0.2mm内，完美匹配原有管道法兰尺寸。

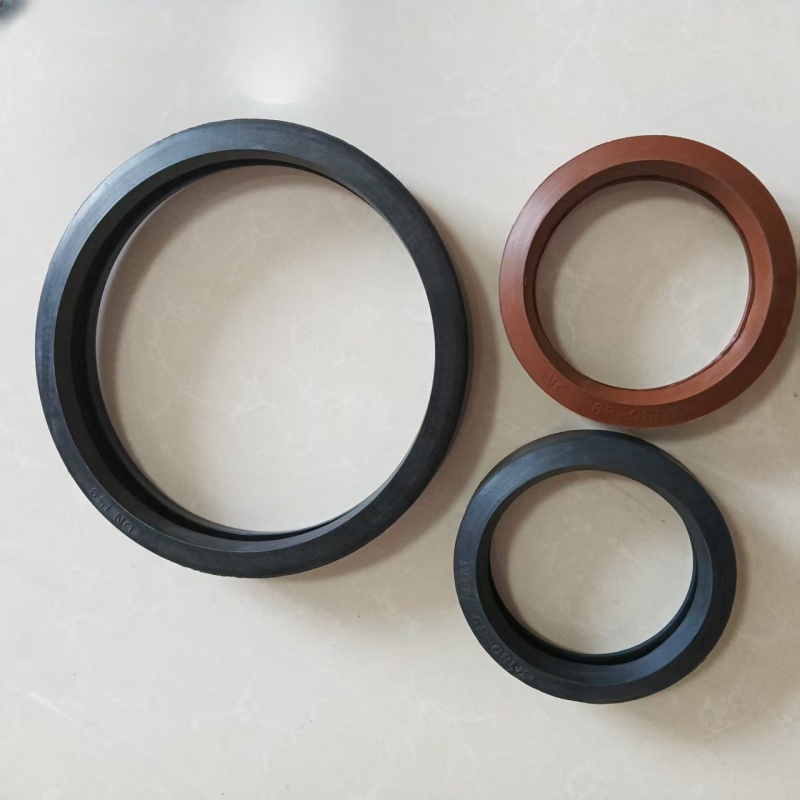

点击打开链接
三、高效实施与应用效果：保障生产连续性
替换过程严格遵循石油化工检修安全规范，执行上锁挂牌（LOTO）程序，完成设备停运、泄压、介质排空后，用专用工具拆除旧胶圈，清理密封槽内油污、杂质，确保密封面光洁无划痕。安装时涂抹与介质相容的硅脂润滑剂，采用对角线分步紧固方式，避免胶圈扭曲变形，全程仅耗时2.5小时，远低于行业平均4小时的检修时长。
替换完成后，先进行0.5MPa低压保压测试，确认无泄漏后逐步升压至工作压力，连续运行3个月无任何渗漏迹象。经企业统计，此次替换方案使管道密封寿命从原有6个月延长至18个月以上，非计划停机风险降低90%，每年可减少检修成本与停机损失超200万元，显著提高生产连续性与经济性。
综上，石油化工管道卡箍胶圈替换需紧扣工况特性，以“材质抗腐、结构抗振、规格精准、安装规范”为核心，才能从源头规避密封失效风险。我方凭借非标定制能力与行业合规经验，为石油化工企业提供全流程密封解决方案，助力企业降本增效、安全运维。
本页关键词：河北2026年石油化工管道检修卡箍胶圈替换案例：高效密封保障生产连续性-2026年石油化工管道检修卡箍胶圈替换案例：高效密封保障生产连续性厂家-2026年石油化工管道检修卡箍胶圈替换案例：高效密封保障生产连续性价格-2026年石油化工管道检修卡箍胶圈替换案例：高效密封保障生产连续性
